KJ502（A）粉塵監測系統
KJ502（A）粉塵監測系統,KJ502（A）粉塵監測系統
一、系統簡介
KJ502系統可以實現對煤礦產塵作業場所粉塵濃度的實時監測及移除。該系統由粉塵濃度傳感器測定粉塵濃度、觸控傳感器或光控傳感器監測皮帶是否開動、紅外熱釋傳感器是否有行人通過、粉塵灑水控制器自動控制噴霧降塵系統的開停，實現對所測場所粉塵的24小時連續監測及灑水除塵

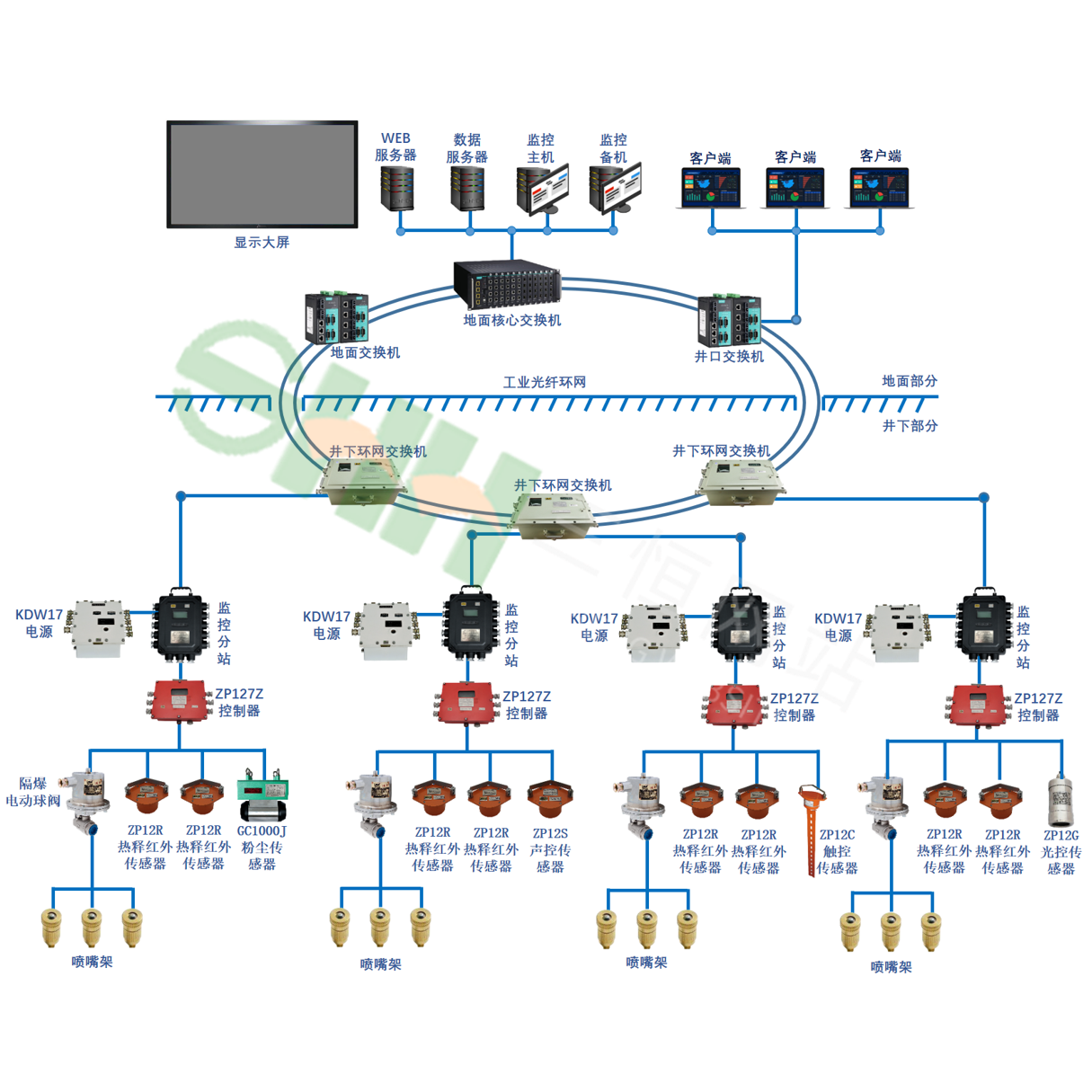

二、系統框架圖
KJ502（A）粉塵監測系統主要由監控主機、打印機、UPS電源、交換機、KJ770-F2（A）礦用本安型監控分站、KDW17礦用隔爆兼本安電源、KDW660/24BJ礦用多路隔爆兼本安直流穩壓電源、KDW28-18礦用隔爆兼本安不間斷電源、GC1000J（A）礦用粉塵濃度傳感器、GCG500Z型礦用粉塵濃度傳感器、ZP-12R礦用熱釋紅外傳感器、ZP-127Z礦用噴霧降塵控制器、ZP-12S礦用聲控傳感器、ZP-12C礦用觸控傳感器、ZP-12G礦用本安型光控傳感器、DFH-20/10Q礦用電動球閥、FYF12紅外線發射器、FYS12紅外線接收器、噴霧裝置、線纜、接線盒等組成。
三、系統主要功能
1. 數據采集
(1) 系統必須具有粉塵濃度采集、顯示及報警功能；
(2) 監測灑水區域人員通過信號采集；
(3) 系統必須具有降塵狀態的顯示功能。
2. 控制功能
(1) 系統能完成粉塵濃度超限自動降塵功能。
(2) 當有人員、車輛、物料通過該灑水區域時，系統能控制自動停止噴霧。
(3) 當皮帶上運煤時，系統能控制自動噴霧降塵。
(4) 當井下放炮時，系統能控制自動噴霧降塵。
(5) 自動降塵系統具有地面中心站手動遙控啟動降塵功能，遠程控制灑水裝置啟停并具有操作記錄功能。
3. 存儲和查詢
(1) 粉塵濃度的實時監測值；
(2) 配用傳感器監測信號；
(3) 報警及解除報警時刻及狀態；
(4) 開始／停止降塵時刻及狀態；
(5) 設備故障／恢復正常工作時刻及狀態等。
4. 顯示
(1) 系統必須具有列表顯示功能：模擬量及相關顯示內容包括：地點、名稱、單位、報警門限、降塵門限、監測值、超限報警、傳感器狀態等；
(2) 系統必須具有模擬量實時曲線和歷史曲線顯示功能。
5. 打印
(1) 系統具有報表打印功能。
(2) 報表包括：模擬量日報表、模擬量報警日報表、監控設備故障日報表、模擬量統計值歷史記錄查詢報表等。
6. 人機對話：系統具有人機對話功能，以便于系統生成、參數修改、功能調用、控制命令輸入等。
7. 自診斷：系統具有自診斷功能。當系統中傳感器、分站、電源等設備發生故障時，報警并記錄故障時間和故障設備，以供查詢。
8. 備用電源：系統具有備用電源。當電網停電后，保證對粉塵濃度繼續監控。
9. 定時噴霧功能：
主要用于煤礦井下運輸大巷、主要進回風大巷和采掘工作面進回風巷、車場、煤倉及其它需要定時噴霧降塵或定時灑水的作業場所。實現頂式噴霧功能及紅外檢測噴霧暫停功能。
10. 聲控模式噴霧
主要用于煤礦井下炮采工作面、掘進工作面等采掘工場所。實現聲控檢測噴霧開啟功能、紅外檢測噴霧暫停功能、計時噴霧功能。
11. 觸控模式噴霧
適用于軌道運輸巷、皮帶機、皮帶轉載點、溜煤眼等工作場所。實現觸控檢測噴霧開啟功能、紅外檢測噴霧暫停功能、計時噴霧功能。
12. 粉塵模式噴霧
用于煤礦井下大巷、采掘工作面巷道、車場、煤倉及其它有粉塵的場所。實現粉塵濃度實時監測、粉塵超限噴霧開啟功能、回差控制功能、紅外檢測噴霧暫停功能。
四、系統特點
1. 系統及配套設備符合最新《煤礦安全規程》的要求，所有設備已取得煤安標志及防爆合格證。
2. 系統嚴格按照AQ 1020 2006《煤礦井下粉塵綜合防治技術規范》的規定執行。
3. 系統軟件選用先進成熟的高級編程軟件為平臺進行開發，操作簡單、功能強大、界面美觀，具有界面提示、語音報警功能。
4. 系統可實時監測在線的粉塵濃度：本系統之所以稱之為真正在線式實時粉塵濃度監測系統，是因為GC1000J（A）礦用粉塵濃度傳感器采用激光散射原理的高科技傳感器，該傳感器的研制成功填補了我國不能長期實時監測井下粉塵的空白，能夠長時間連續實時檢測井下粉塵濃度，能夠24小時連續監測環境的粉塵濃度。
5. 系統配備單獨的繪圖軟件。所有的動態、靜態圖形都可由礦方操作人員繪制，同時繪圖軟件能將CAD、MapInfo兩種常用的矢量圖導入系統，系統支持多種圖形格式(bmp、jpg、gif等)
6. 系統具備接入局域網與數據上傳功能,礦局域網的所有終端在授權情況下能夠查閱系統的所有數據（包括動態圖、報表）。
7. 系統采用數據庫方式存儲數據，數據庫具有網絡共享、便于數據保存和管理、便于用戶二次數據開發、為專家系統提供開放式的數據結構。
8. 系統具有短消息收發功能，可以將異常數據以短消息的方式發送到管理人員的手機上。
9. 井下分站具有輸入、輸出信號的數據存儲功能，當系統地面中心站監控主機出現故障時，或井上、井下失去通信聯絡時，分站能存數據，恢復通信后可將此數據傳回中心站主機，以彌補歷史數據。
